VALCAM プレス金型用カムユニット

VALCAM

マウント面幅100 ～ 400mmに
高角度 75°, 80° を追加

  • パネル形状の複雑化に伴う多様な加工への対応
  • 柔軟なカムユニットレイアウトを実現し、
    高品質なパネルづくりをサポート
  • 特注検討の負担をなくし、設計工数を削減、
    設計品質の均一化に貢献
  • マウント面幅 46～400mmまでの全サイズで
    加工角度 0°～80° を選択可能
＞VALCAMの製品仕様を見る
VALCAMプレス金型用カムユニット マウント面幅 100-400mm 高角度80°対応
超ハイテン材対応カムユニットBlackグレードの拡充

マウント面幅100・140mmへ
新たに超ハイテン材対応可能な
Blackグレードを追加

  • 超ハイテン材加工の高い加工力に対応すべく、
    摺動部材に耐摩耗性に優れるオリジナル銅合金SO#50SP8を採用
  • 加工力の向上（Pinkグレード比1.5倍）
  • 100万回打回後も変わらないパネル加工精度
VALCAM Black Grade, VACBL100 and VACBL140
グレード マウント
面幅
mm		 加工力 kN(tonf) 角度
5°ピッチ		 Catalog No. 圧力源 用途
100万回
標準		 100万回
条件付		 30万回
条件付
Pink Grade
100 77.4
(7.9)		 116.1
(11.8)		 139.2
(14.2)		 0°〜80° VACPL100
Gas Spring Coil Spring
Pierce
Trim
Flange
140 127.4
(13.0)		 159.3
(16.3)		 191.1
(19.5)		 VACPL140
Black Grade
100 115.0
(11.7)		 170.0
(17.3)		 200.0
(20.4)		 VACBL100
Gas Spring
Pierce
Trim
Flange
140 190.0
(19.4)		 235.0
(24.0)		 270.0
(27.6)		 VACBL140

＞VALCAMの製品仕様を見る

Pink・Black
マウント面幅 46・58・72mm
加工力リニューアル

  • 互換性そのままに Pink・Black マウント面幅 46・58・72mmの加工力を見直し
  • Black 30万回条件付き を新たに設定
グレード マウント
面幅
mm		 加工力 kN(tonf) オプション
100万回標準 100万回条件付 30万回条件付 SC WC
Pink Grade
46

24.5
（2.5）

→

28.2
（2.9）

36.5
（3.7）

→

42.1
（4.3）

49.0
（5.0）

→

56.4
（5.8）

 1-60mm ー
58

34.3
（3.5）

→

39.2
（4.0）

51.5
（5.2）

→

58.8
（6.0）

68.6
（7.0）

→

78.9
（8.0）

 1-60mm 64mm
72

45.1
（4.6）

→

51.9
（5.3）

67.7
（6.9）

→

77.4
（7.9）

90.2
（9.2）

→

103.7
（10.6）

 1-60mm 90mm
Black Grade
46

36.8
（3.7）

→

42.1
（4.3）

49.0
（5.0）

→

56.4
（5.8）

 1-60mm ー
58

51.5
（5.2）

→

58.8
（6.0）

68.6
（7.0）

→

78.9
（8.0）

 1-60mm 64mm
72

67.7
（6.9）

→

77.4
（7.9）

90.2
（9.2）

→

103.7
（10.6）

 1-60mm 90mm
※リニューアルによる製品サイズ、型式の変更はございません。

マウント面拡張オプションの追加

  • 超ハイテン材対応の Black に SC（マウント面延長）、
    WC（マウント面幅拡張）オプションを追加
  • 互換性そのままにカバーできる範囲が拡大
＞VALCAMの製品仕様を見る
マウント面拡張オプション
＞VALCAMの製品仕様を見る

変わらない加工精度

VALCAM Pink・Black に採用されている オリジナル銅合金 SO#50SP8 は、
耐摩耗性に優れ、長期間加工精度を保ち、パネルのバリ発生を抑制します。

ピアス精度の図
100万回耐久試験の図
〈カムスライドガイド摩耗量〉
SO#50SP8は初期なじみが良く、100万回打回後でもカムスライドガイド摩耗量はごくわずか。
ピアス位置変位によるバリ発生を抑止し、高品質なパネル生産に寄与します。

製品仕様

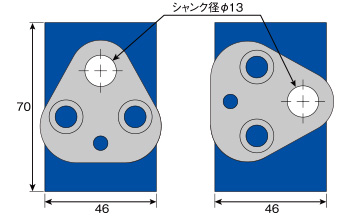

  • マウント面幅 46, 58, 72, 100, 140, 200, 300, 400㎜の8サイズを用意
  • 加工角度 0° ～ 80°（5°ピッチ）
  • 軟鋼板から超ハイテン材まで様々な加工条件に応じた加工力バリエーション

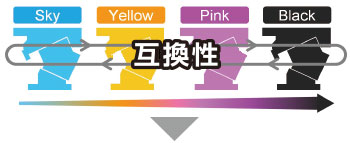

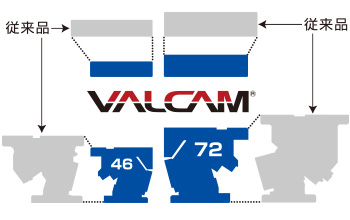

  • コンパクトを追求した White、取付互換性のある Sky・Yellow・Pink・Black を用意
  • 耐摩耗性に優れる オリジナル銅合金 SO#50SP8 を採用した Pink・Black は、100万回打回後でも
    変わらない加工精度を保ち、パネルのバリを抑止します。

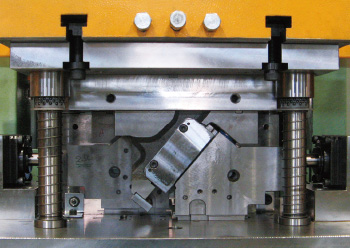

VALCAMの概要
グレード マウント
面幅
mm		 加工力 kN(tonf) ストローク 角度
5°ピッチ		 Catalog No. 圧力源 特徴 用途
100万回
標準		 100万回
条件付		 30万回
条件付
グレード マウント
面幅		 加工力
100万回
標準		 ストローク 角度
5°ピッチ		 Catalog
No.		 圧力源 用途
White Grade
 46 14.7
(1.5)		 22.1
(2.2)		 29.4
(3.0)		 Short 0°～80° VACWS46
Coil Spring
鋳物摺動
コンパクト
Pierce
Long 0°～50° VACWL46
58 18.6
(1.9)		 27.9
(2.8)		 37.2
(3.8)		 Short 0°～80° VACWS58
Long 0°～50° VACWL58
Sky Grade
 46 14.7
(1.5)		 22.1
(2.2)		 29.4
(3.0)		 Short 0°～80° VACSS46
Gas Spring
Coil Spring
鋳物摺動
Pierce
Long 0°～50° VACSL46
58 18.6
(1.9)		 27.9
(2.8)		 37.2
(3.8)		 Short 0°～80° VACSS58
Long 0°～50° VACSL58
72 24.5
(2.5)		 36.8
(3.7)		 49.0
(5.0)		 Short 0°～80° VACSS72
Long 0°～50° VACSL72
Yellow Grade
 46 20.6
(2.1)		 30.9
(3.1)		 41.2
(4.2)		 Short 0°～80° VACYS46
Gas Spring
Coil Spring
銅合金摺動
偏荷重
Pierce
Trim
Flange
Long 0°～50° VACYL46
58 28.4
(2.9)		 42.6
(4.3)		 56.8
(5.8)		 Short 0°～80° VACYS58
Long 0°～50° VACYL58
72 40.2
(4.1)		 60.3
(6.1)		 80.4
(8.2)		 Short 0°～80° VACYS72
Long 0°～50° VACYL72
100 57.8
(5.9)		 86.7
(8.8)		 103.9
(10.6)		 Long 0°～80° VACYL100
140 90.2
(9.2)		 112.8
(11.5)		 135.3
(13.8)		 VACYL140
200 117.6
(12.0)		 141.1
(14.4)		 164.6
(16.8) 		VACYL200
300 196.0
(20.0)		 225.4
(23.0)		 254.8
(26.0) 		VACYL300
400 245.0
(25.0)		 269.5
(27.5)		 294.0
(30.0) 		VACYL400
Pink Grade
 46 28.2
(2.9)		 42.1
(4.3)		 56.4
(5.8)		 Short 0°～80° VACPS46
Gas Spring
Coil Spring
SO#50SP8
偏荷重
Pierce
Trim
Flange
Long 0°～50° VACPL46
58 39.2
(4.0)		 58.8
(6.0)		 78.9
(8.0)		 Short 0°～80° VACPS58
Long 0°～50° VACPL58
72 51.9
(5.3)		 77.4
(7.9)		 103.7
(10.6)		 Short 0°～80° VACPS72
Long 0°～50° VACPL72
100 77.4
(7.9)		 116.1
(11.8)		 139.2
(14.2)		 Long 0°～80° VACPL100
銅合金摺動
偏荷重
140 127.4
(13.0)		 159.3
(16.3)		 191.1
(19.5)		 VACPL140
200 164.6
(16.8)		 197.6
(20.1)		 230.5
(23.5)		 VACPL200
300 274.4
(28.0)		 315.6
(30.2)		 356.7
(36.4)		 VACPL300
400 343.0
(35.0)		 377.3
(38.5)		 411.6
(42.0)		 VACPL400
Black Grade
 46 42.1
(4.3)		 56.4
(5.8)		 59.0
(6.0)		 Short 0°～80° VACBS46
Gas Spring
SO#50SP8
偏荷重
Pierce
Trim
Flange
Long 0°～50° VACBL46
58 58.8
(6.0)		 78.9
(8.0)		 98.0
(10.0)		 Short 0°～80° VACBS58
Long 0°～50° VACBL58
72 77.4
(7.9)		 103.7
(10.6)		 127.4
(13.0)		 Short 0°～80° VACBS72
Long 0°～50° VACBL72
100 115.0
(11.7)		 170.0
(17.3)		 200.0
(20.4)		 Long 0°～80° VACBL100
140 190.0
(19.4)		 235.0
(24.0)		 270.0
(27.6)		 VACBL140

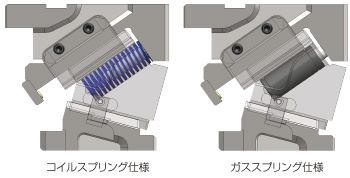

Gas Spring Coil Spring 条件により使用することができます。
