VALCAM^® 100 140 200 300 400

VALCAM^® 100～400 に、高角度 75°, 80°
を新たに追加

• パネル形状の複雑化に伴う多様な加工への対応
• 柔軟なカムレイアウトを実現、高品質なパネルづくりをサポート
• 特注検討の負担をなくし、設計工数を削減、
  設計品質の均一化に貢献
• VALCAM^®46幅から400幅までの全サイズで
  0°～80°の加工角度を選択可能

VALCAMの詳細へ

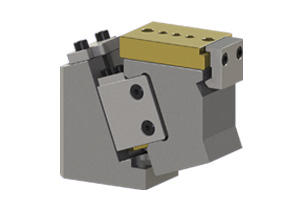

パッド搭載用カムユニット SDCSPC

パネル端から離れた位置でも
ピアス加工が可能な小型カムユニット

• パッド内にカムユニットを設置
• 金型のコンパクト化、重量軽減、工程短縮に貢献
• パネル搬送時の干渉回避
• 100万回耐久 ピアス用

SDCSPC の詳細へ

超小型カムユニット VALCAM-XS ^TM

VALCAM^®史上最小サイズ
新たなモデルが誕生

• VALCAM Whiteと比べて前後長を約30%カット
• カムユニット単体重量 3.6～3.9kg
• ピアス加工専用
• 100万回耐久 14.7kN（1.5tonf）の加工力
• 選べる圧力源（Gas Spring / Coil Spring）

VALCAM-XSの詳細へ VALCAM-XS 46 の詳細へ

フローティングカッター
SUFCHL

ハイテン材対応高加工力タイプが新登場

• 耐久回数100万回
• メンテナンスしやすいシンプル構造
• 設計の自由度が高いカッター部ブランク形状
• パッド側の逃がしが不要な刃先オフセット構造
• 容易な上型切刃との組付け調整

SUFCHL の詳細へ

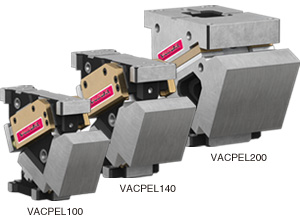

カムスライダマウント面拡張カムユニット
VALCAM-EL^®

VALCAM^® 100, 140, 200 にスライダ拡張タイプが新登場

• パネル端から離れた位置でも加工が可能
• 取付工具の自由度が高い
• ブロック設計・手配が不要
• VALCAM同サイズと同じ取付寸法

VALCAM-ELの詳細へ VALCAM-EL 100 の詳細へ VALCAM-EL 140 の詳細へ VALCAM-EL 200 の詳細へ

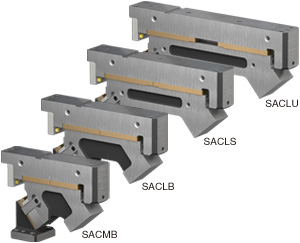

パネル干渉回避カムユニット
ロングボディーカム
SACMB・SACLB・SACLS・SACLU

パネル端から離れた部位の加工が可能

• カムスライダの長さとカムドライバ高さ位置が
  選べるサイズバリエーションを追加
• 後方抜きスペースが小さく
  カムスライダ分解作業性に優れる
• 取付幅を抑えたコンパクトな設計
• 選べる圧力源（ガス/コイルスプリング）

パネル干渉回避カムユニットの詳細へ SACMB80 の詳細へ SACLB80 の詳細へ SACLS80 の詳細へ SACLU80 の詳細へ

パネル干渉回避カムユニット
プルカム
SAPLC･SAPLS･SAPLU

長さ・高さ・スペース 多彩な選択肢

• カムスライダの長さとカムドライバ高さ位置が
  選べるサイズバリエーションを追加
• 後方抜きスペースが小さく
  カムスライダ分解作業性に優れる
• 取付幅を抑えたコンパクトな設計
• 選べる圧力源（ガス/コイルスプリング）

パネル干渉回避カムユニットの詳細へ SAPLC80の詳細へ SAPLS80の詳細へ SAPLU80の詳細へ

VALCAM^® Black

Blackにマウント面幅100･140mmを新たに追加

• 超ハイテン材加⼯の⾼い加⼯⼒に対応
• 摺動部材に耐摩耗性に優れるオリジナル銅合⾦SO#50SP8を採⽤
• 加⼯⼒の向上（Pinkグレード⽐1.5倍）
• 100万ショット後も変わらないパネル加⼯精度

VALCAM Blackの詳細へ VALCAM 100 Blackの詳細へ VALCAM 140 Blackの詳細へ

Blackにマウント面拡張オプションを追加

• 最も加工力の高いBlackに
  マウント面拡張オプションSC/WCを追加
• 対象は、46, 58, 72幅の
  Short ストロークとLong ストローク

Black マウント面拡張オプションの詳細へ

コイルサポート エコノミータイプ TAJS

コンパクトで耐久性に優れるTAJSが登場

• 従来品よりコンパクト
• 金型の小型化に貢献
• ねじりばねで衝撃吸収、壊れにくい

TAJSの詳細へ

ラムリフタ SORML

プレスストロークに追従するコンパクトリフタ

• エア配管不要で楽々設置
• ガイドピン・ブッシュの摺動で確実にリフトアップ
• 形状ブロックを載せられるフラットな取付面

SORMLの詳細へ
