パネル干渉回避カムユニットシリーズ

パネル最下端から離れた
高い部位の加工に

加工角度：高角度タイプ（35°〜80°）

カムシャットハイト変更オプションで最適設計

マウント面
幅		 角度
(5°ピッチ)		 加工力
kN(tonf)
64 35°〜80° 28.4(2.9)
＞ 製品の詳細へ

加工角度：低角度タイプ（10°〜30°）

省スペース化により工程短縮に貢献

マウント面
幅		 角度
(5°ピッチ)		 加工力
kN(tonf)
50 10°〜30° 14.7(1.5)
＞ 製品の詳細へ

パネル端から遠い部位の加工に

加工角度：高角度タイプ（50°〜80°）

カムスライダ長さ２タイプ

カムスライダ分解時の作業性向上

Catalog
No.		 マウント面
幅		 角度
(5°ピッチ)		 加工力
kN(tonf)

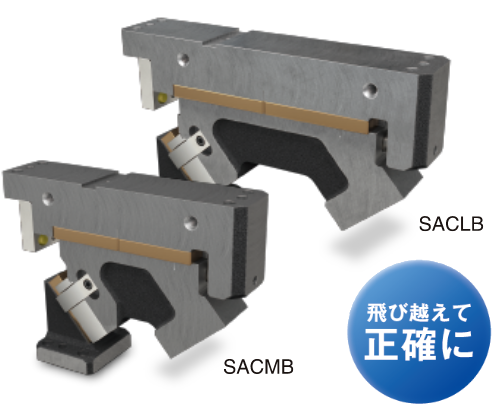

SACLB 80 50°〜80° 58.8(6.0)
SACMB
＞ 製品の詳細へ

加工角度：低角度タイプ（00°～25°）

マウント面を前方に最大150mm延長

同一取付寸法で互換性あり

Catalog
No.		 マウント面
幅		 角度
(5°ピッチ)		 加工力
kN(tonf)
SULNC 65 00°〜25° 14.7(1.5)
SULNG
＞ 製品の詳細へ

カムの内側に引き込む加工に

選べるサイズバリエーション

取付幅を抑えたコンパクトな設計

後方抜きスペースが小さく
カムスライダ分解作業性に優れる

Catalog
No.		 マウント面
幅		 角度
(5°ピッチ)		 加工力
kN(tonf)
SAPLC
SAPLS 80 50°〜80° 39.2(4.0)
SAPLU
＞ 製品の詳細へ
