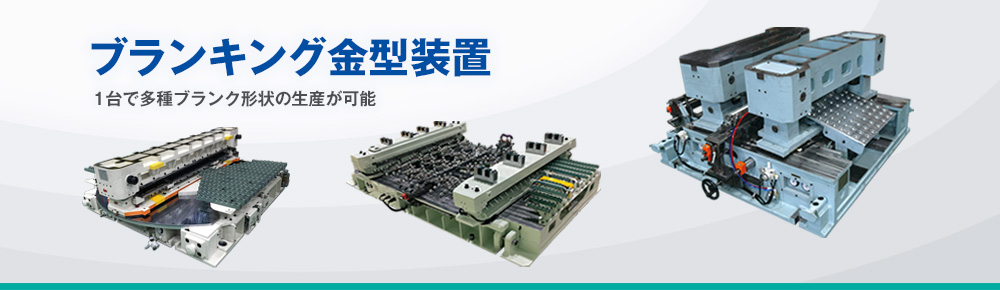

ブランキング⾦型装置とは

ブランキング金型装置は、既設のブランキングプレスラインのプレス機に取付け、フィーダーから送り出されたコイル材を所要寸法、所要角度にせん断する金型装置です。
金型部が駆動機構により旋回するため、1台で多種のブランク形状を生産することができます。ブランキングプレスラインでの、多種形状ブランクの小ロット生産に貢献します。

ブランキング⾦型装置の特長

プレスラインの稼働率の向上

ブランキング金型装置は、金型部の角度データを入力する、または、設定済みの部品番号を呼び出すだけでブランク切断形状の段取りが完了します。金型を交換する必要がなく、段取り時間が大幅に短縮できますので、プレスラインの大幅な生産性向上が図れます。

金型費の低減

ブランキング金型装置は、容易に任意の台形ブランクを切断できます。従来のように、その都度、台形のブランキング金型を製作する必要はありません。所持する金型台数が減り、金型費の低減に貢献します。

金型保管スペースの縮小

ブランキング金型装置は、1台で多数の台形ブランク材を生産できるため、所持する金型台数が減り、金型保管スペースが大幅に縮小できます。

可能な切断形状

ブランキング⾦型装置の種類

⼆連式可変ブランキング⾦型装置

⼿動式

2台の旋回⾦型部により、任意の台形形状のブランクが⽣産できます。プレスの1ストロークで2枚のブランク材が⽣産できます。⾦型部の位置決めは⼿動ハンドル操作で⾏われます。

⾃動式

2台の旋回⾦型部をサーボモータ駆動制御により⾃動位置決めできます。任意の台形形状のブランクが⽣産できます。プレスの1ストロークで2枚のブランク材が⽣産できます。

⼆連式可変ブランキング⾦型装置の使用例

⾦型部の⾓度やピッチ等の外段取りが終わりますとプレス作業が開始されます。プレスの1ストローク毎に可動側（搬⼊側）、固定側（搬出側）の⾦型で切断が⾏われ、2枚の台形ブランクが同時に⽣産されます。
2枚の台形ブランクは下図のようにメインパイラとサイドパイラに排出されます。

資料ダウンロード

ターンブランキング⾦型装置

1台の旋回⾦型部により、台形形状のブランク材が⽣産できます。
旋回⾦型部はサーボモータ駆動制御により⾃動位置決めされ、
プレスの1ストロークで1枚のブランク材が⽣産できます。

ターンブランキング⾦型装置の使用例

あらかじめ数値制御により与えられた旋回⾓度(α, β)に従って、プレスの 1ストローク毎に⾦型部が旋回し台形ブランクが⽣産されていきます。台形ブランクは下図のように送り⽅向に交互に違う向きで⽣産されます。
