カムスライダマウント面拡張カムユニット

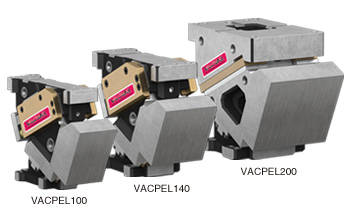

VALCAM® 100, 140, 200 にスライダ拡張タイプが新登場
- パネル端から離れた位置でも加工が可能
- 取付工具の自由度が高い
- ブロック設計・手配が不要
- VALCAM同サイズと同一取付寸法
VALCAM-ELの特長
カムスライダマウント面の拡張
既存の VALCAM に対し、カムスライダを加工方向へ 最大 60mm 延長し、高さ方向 40mm 拡大することで、ユニットに搭載する工具のレイアウト設計がより柔軟かつ容易になります。
自由度の高い柔軟な設計が可能
広いマウント面: 大きな刃具の設置可能
既存のカムユニットでは、設置が難しかったマウント面を超える大きな工具も、VALCAM-ELはマウント面上部が広く設計されているため、大きなサイズの工具の設置ができます。
強化構造: 重量物の設置可能
強化構造により、取付工具重量制限で設置が困難であった、カムパッドなどの重量物にも対応が可能です。
工数低減:ブロックの設計・手配が不要
刃具が加工部に届かずにスライダにブロックを取付調整していた箇所もVALCAM-ELなら面倒なブロックの設計・手配が不要となり、工数の削減が期待できます。
VALCAM100, 140, 200と同一取付寸法
VALCAMとVALCAM-ELには、取付互換性があります。
※ただし、VALCAM-EL100,140のカム全幅は、マウント面幅 +10mm となります。
製品仕様
「Catalog No.」をクリックすると詳細がご覧になれます。
| グレード | マウント面 幅 [mm] |
加工力[kN(tonf)] | 加工力 |
角度 (5°ピッチ) 角度 |
Catalog No. | 圧力源 | 用途 | ||
|---|---|---|---|---|---|---|---|---|---|
| 100万回 標準 |
100万回 条件付 |
30万回 条件付 |
|||||||
|
100 | 77.4 (7.9) | 116.1 (11.8) | 139.2 (14.2) |
0°～70° | VACPEL100 |

|

| |
| 140 | 127.4 (13.0) | 159.3 (16.3) | 191.1 (19.5) |
0°～70° | VACPEL140 | ||||
| 200 | 164.6 (16.8) | 197.6 (20.1) | 230.5 (23.5) |
0°～70° | VACPEL200 | ||||
Gas Spring
Coil Spring
条件により使用することができます。
